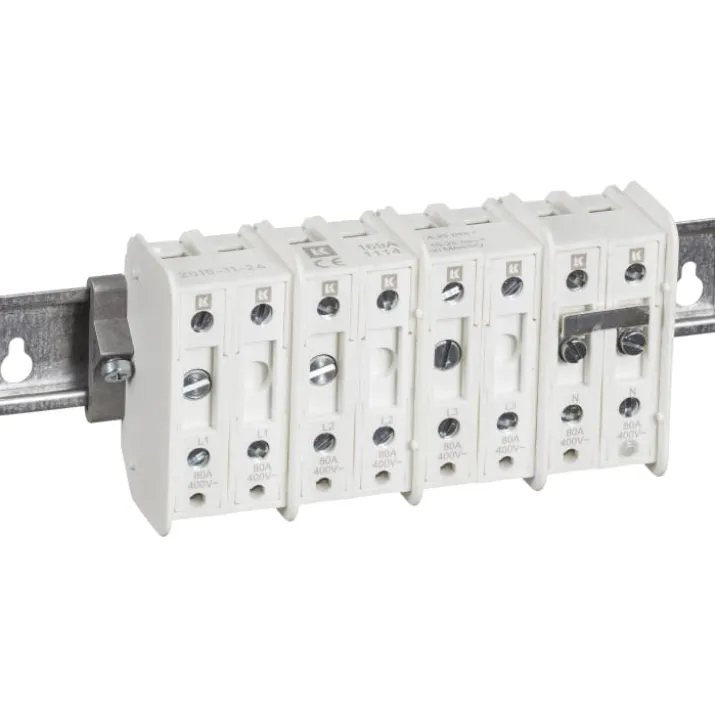

LK målerrækkeklemme til IM-l og UM-l 80A

Målerklemmerække til IM-I og UM-I målerskab nuværende model

Målerklemmerækken passer til den nuværende type (63A) og den gamle type. Klemmerækken monteres direkte på monteringspladen, der sidder i målertavlen. Den anvendes til at tilslutte en transformermåler, der også er placeret på monteringspladen.

Det er tilladt at tilslutte klemmer af Cu 4-25 mm², Al 10 mm² flerkoret eller 10-16-25 mm² kun massiv rund.

Stikdåsen kan sløjfes ved Cu 1×16 mm²+ 1×10 mm². Al sløjfning er ikke tilladt.

Når målerklemrækken monteres med ledninger, skal man huske at udkoble den ved at dreje alle 3 ind- og udkoblingsskruer til venstre indtil stop. Ved monteringen skabes ledningsforbindelse mellem målerklemmekasse og målerklemmerække.

• Ved montering skal anvendes en kortslutter

Bemærk: Det er ikke tilladt at sløjfe Al-ledere
